中國一冶在重慶仙桃數據谷項目施工中的BIM應用

    發布日期：2020-07-23




“美國有蘋果，中國有仙桃”。重慶仙桃數據谷主要布局大數據、云計算和跨境電子商務等新興產業，致力于積聚大數據全產業鏈，規劃注冊企業10萬家，是未來具有國際影響力的中國第一大數據生態谷。作為有著多年BIM探索與實踐經驗的施工總承包方，中國一冶集團有限公司將在此項目上運用數字信息化手段，提升工程建設效率。

BIM應用背景

該項目地下室面積大，總共約11萬平米，涉及給排水、暖通、強電、弱電、智能化設備等專業，管線復雜，這是本工程的施工難點。結構有部分傾斜柱、弧形梁，施工難度大。鋼筋占整個土建專業材料成本的很大一部分，現場對鋼筋用量需進行精細化管控，加強對項目的成本管理。項目專業多，參建單位和分包隊伍多，管理過程中，需確保各單位、各部門、各分包之間的溝通交流效率，實現協同工作。

基于該工程的重難點，項目部將使用BIM技術為項目解決實際困難，分為基于模型的深化運用和平臺運用兩方面。

三維賦能，精細化管理

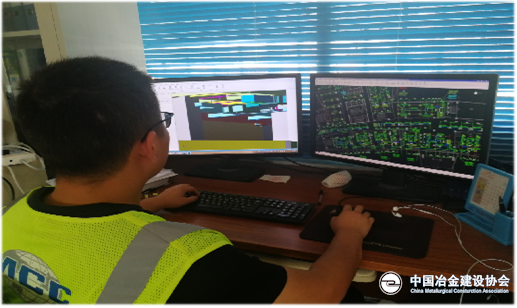

圖紙會審?；贐IM模型和魯班瀏覽器，實現項目模型三維可視化共享；項目上的建筑、結構、安裝等專業的16個專業技術人員通過三維模型與二維圖紙相結合的方式審圖，大幅提升項目圖紙審查效率，提高各專業協同水平。通過各地塊模型查找出圖紙“錯漏碰缺”1204項，形成圖紙會審記錄243項。

機電深化設計。首先進行管線的排布并優化，提交給項目工程技術管理人員進行審核，通過后再提交給設計院，得到設計院認可后即可進行深化圖紙出圖，用于指導現場施工。本工程共查出管線與結構沖突、管線之間碰撞、風系統設計有誤等問題共1200余項，優化860余項，安裝專業圖紙問題會審記錄130項，BIM實施團隊根據現場需求實時對模型進行維護調整。

現場利用施工漫游和施工動畫進行方案技術交底。合理優化空間后，提前得出墻板開孔的精確位置尺寸信息，導出預留孔洞施工圖紙，用于指導施工。

斜柱模板腳手架深化。本工程32#樓存在斜柱，如何保證其施工質量是重難點。用BIM技術模擬斜柱模板和腳手架工程，通過模型提取斜柱底部非標準模板和斜柱中間段標準模板的尺寸，現場根據BIM室給的模板尺寸進行下料。建立斜柱的腳手架體系計算斜柱的受力及腳手架的穩定性，指導現場施工，保證斜柱的施工質量。

高大支模專項方案輔助交底。利用結構三維模型，識別項目中高大模板支撐區域，同時建立相應區域的高支模模型，并進行安全驗算，出具腳手架材料清單和模板配置清單，協助技術人員制定高支模專項施工方案和安全專項方案，并輔助方案交底。

砌體排磚深化。使用revit建立墻體模型，利用插件進行砌體排布深化，可以自動生成規則墻體的砌塊分布，利用清單功能可以自動統計該墻體的材料清單。與傳統的CAD砌體排布相比，基于BIM的砌體排布能快速依據排布規則對墻體進行編排，自動統計每種規格砌體的數量，同時統計該面墻體內灰縫砂漿、構造柱及圈梁混凝土方量，生成深化圖紙，提高了技術人員的工作效率。

鋼結構連廊輔助安裝。連廊為鋼管桁架，桁架上表面和下表面均為圓弧形，全長39m。連廊基礎為6根直徑1.2m混凝土圓柱，跨度為31m，鋼管總數為1023根。連廊模型深化設計采用tekla軟件，連廊安裝前采用3D3S軟件分析鋼結構的受力，確保了桁架安全施工。

經BIM建模分析，使用BIM模型進行分段，技術人員采取將縱向桁架在鋼結構加工廠分三段制作，在施工現場拼裝后吊裝的方案。連廊左右兩側桁架安裝時先采用H型鋼搭設支架，將弧形桁架架設在支架上進行標高和角度調整，隨后焊接弦桿，形成整體。

施工質量樣板。施工樣板示范區是項目標準化操作指引，采用BIM技術制作質量樣板模型能夠幫助技術人員提前做好樣板策劃，確保樣板的施工質量。本工程所有實體樣板均通過BIM技術完成前期建模設計工作。

鋼筋成本精細管控。通過鋼筋下料單與BIM模型生成的鋼筋加工表進行對比，將鋼筋的下料根數及連接件數量進行分析，審核分包隊伍的下料單，避免相應材料的浪費。通過對各樓層鋼筋的使用量與鋼筋模型的統計量進行對比分析，能夠發現現場鋼筋的利用率，從而有效對分包隊提交的鋼筋計劃進行管理，達到精細化管控的目的。

平臺賦能，信息化管理

協同平臺質量安全管理?，F(xiàn)場管理人員及分包方管理人員統一安裝魯班MyLuban手機端，質量安全問題通過現場拍照發至手機端并關聯具體圖紙位置和模型構件，明確責任人，責任人按要求整改后將整改信息實時照片反饋發起人，最終由發起人驗收通過，形成問題整改閉環。

現場發現的質量安全問題統一使用魯班MyLuban手機端上傳，后臺自動進行存檔統計，在質量安全會議上打開協作平臺，可以直觀的看到這一周現場發生的質量安全問題以及問題是否整改，同時方便管理人員統計現場問題并找到原因，提高會議開展的效率。

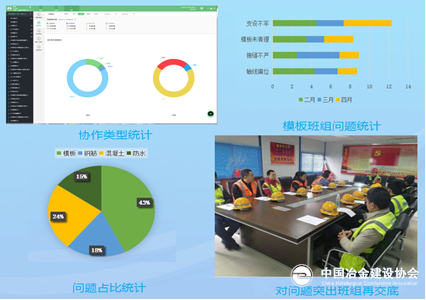

在魯班協同平臺中，能統計各種質量安全問題的狀態，以及各部門、各分包和班組的使用情況，通過對施工現場發生的問題進行分析，可以了解各作業隊伍的能力缺陷所在，據此加強對其管理，交底、培訓甚至清退，以保證施工質量。例如，通過對某月份質量問題的統計，發現其中一樓棟模板質量問題占比較高，經分析，該模板班組質量意識淡薄，諸多問題重復出現，技術部和質檢站加強對該班組管理人員的管理，要求該班組管理人員加強對現場的管控，同時加大對作業班組的交底頻次。

現場巡檢?，F(xiàn)場巡檢人員必須在檢查完成后手機端掃描設備二維碼，系統才會確認此次巡檢并記錄，對每天的安全檢查有監督作用并留有可追溯的記錄，大幅提升了檢查的效率以及降低了項目的安全事故的發生。

進度管理?，F(xiàn)場要求施工人員每日將現場進度，人材機使用量通過手機APP錄入平臺，并將進度與模型掛接。通過模型的不同顏色代表不同工序，管理人員在平臺上能隨時查看現場的實際進度，保證了現場進度管理的直觀性和可控性。

在平臺中錄入年度進度計劃及月、周進度計劃，與模型關聯后系統自動統計相關工程清單量，為項目施工提供決策依據，配置相應的人材機資源。同時，通過施工模擬提前預警可能出現的進度滯后情況。通過實際進度與計劃進度的對比，及時發現進度滯后的節點時間，分析進度滯后的原因及滯后的工作量，及時調配現場人材機資源，制定趕工計劃，保證施工節點的完成，保證工程順利完工。

協同平臺施工資料管理。施工過程中可以將各階段需要的資料檔案（包括施工班組成員信息、驗收單、合格證、檢驗報告、工作清單、設計變更單等）等上傳至平臺，與BIM模型掛接，方便后期的查找與使用。

效益分析

通過本項目的BIM技術綜合應用，在設計分析、方案優選、可視化施工模擬、物料管控、平臺級綜合管控等多階段實施應用取得了顯著效果，解決了本項目實施過程中的重難點問題。在圖紙會審、可視化技術優化施工方案運用中，提高了工作效率，在機電專業綜合管線和鋼筋施工中，精確指導施工下料，減少材料的浪費，節約了項目成本。采用BIM協同平臺，通過數據發現問題源頭，提前制定防范措施，減少因質量安全問題造成的損失。在項目全過程進行BIM技術應用深度探索，公司在項目上培訓出了一批BIM技術人才，提升了項目知名度，為確保項目獲得重慶市優質工程提供了保障，同時為項目爭創魯班獎奠定了基礎?！。?span style="text-indent: 2em;">中國一冶BIM中心主任　 梅　?。?/span>
