中冶京誠為國內最大350噸轉爐提供核心自控系統

    發布日期：2021-02-01

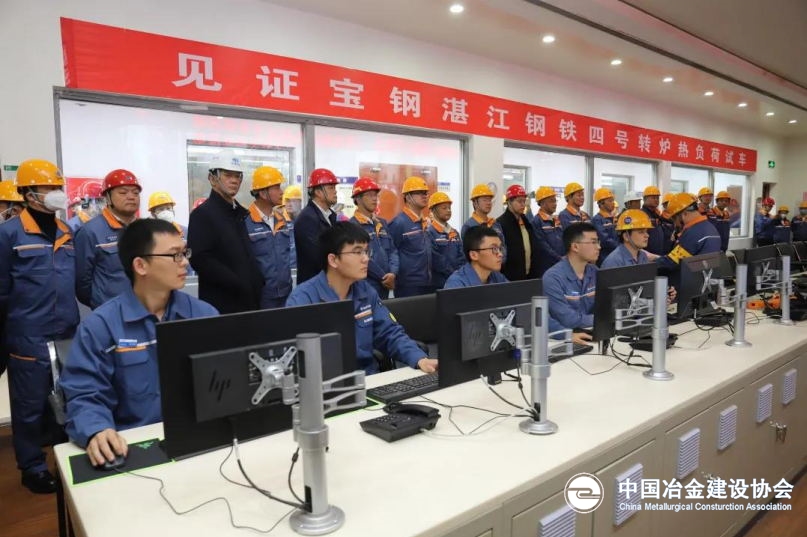

寶鋼股份湛江鋼鐵煉鋼工程，規劃年產1000萬噸鋼，配置4座目前國內最大的350噸轉爐，致力打造世界最大的單體煉鋼車間。2021年1月9日，在寶鋼股份和湛江鋼鐵領導的見證下，該工程4號轉爐熱試投產。至此，中冶京誠參與完成了寶鋼湛江鋼鐵1號、2號、4號共3座350噸轉爐的建設工作，以成熟可靠的核心電氣自動化控制系統成就了這項舉世矚目的標桿工程。

在這項重大工程的建設過程中，中冶京誠敢于創新、勇于實踐，為350噸級的大型轉爐首創開發了全套的自動化控制系統。在全程基于二級模型冶煉的基礎上，實現了自動濺渣，自動打爐口，煙道吹掃等模式，在自動出鋼時配合時機自動投入合金，上料系統實現了全程無人值守自動上料。

在國內第一座、第二座350噸轉爐建設過程中，中冶京誠結合寶鋼湛江鋼鐵要求，使用羅克韋爾的 ControlLogix控制系統重新編制了全套轉爐控制程序。

轉爐控制程序功能完善，技術先進，自動化程度高，運行穩定，程序模塊化程度高，在投產后的運行過程中始終穩定高效運行，保證了世界最大單體煉鋼車間的順利生產。

全自動冶煉系統主界面

氧槍升降、氧氣吹煉、氮氣濺渣、底吹、原料投入、汽化冷卻、一次除塵風機等關鍵系統均實現全自動控制，可以根據操作人員設定或者由二級模型下發指令實現全自動控制和全自動煉鋼。

控制系統根據采集的數據實現自動判斷轉爐當前所屬工藝狀態，并根據當前轉爐狀態自動控制各個相關設備調節工藝參數，如自動調節一次除塵風機轉速，根據副槍狀態調節氧量等。

轉爐控制系統的各個子系統也都達到了國內先進水平，氧槍采用了閉環定位控制，定位精度高達到毫米級；投料系統根據氧氣吹煉進度按照投料設定表自動稱量，加料，投料；汽化冷卻系統根據轉爐吹煉情況自動控制汽包液位，環縫開度，供水流量等參數。

在4號轉爐建設過程中，中冶京誠結合業主要求，重新編制了本體儀表、投料控制系統，為原來的吹煉自動控制系統增加了雙渣法模式，結合成套設備增加了自動出鋼、自動合金化功能，并對原來需要手動操作的打爐口、煙道吹掃等功能實現了自動化，進一步增強了自動化程序，降低了操作人員的負擔。

中冶京誠對4號轉爐上料系統進行了升級，在原有半自動上料功能的基礎上，新增了石灰、輔料全自動上料功能。系統能夠根據轉爐的原料需求情況自動加料，轉爐的上料需求量由投料系統PLC根據各種上料量、投入量、落差量等數據計算在庫量，并根據所在倉庫容量和原料堆比重生成。

同時結合上料工既有操作習慣，實現了上同一種料時，無料流間隔全自動上滿對應料倉，顯著增強了上料效率，適應更緊湊的生產節奏。

中冶京誠自主開發350噸轉爐核心自控系統具有開創性意義，為我國在大型轉爐煉鋼工程自動化、智能化進程上奠定了堅實一步。?。ㄖ幸本┱\　供稿）
